在NX中,阵列分为阵列特征和阵列几何特征两种,今天就给大家分析一下这二种阵列的区别!
1.阵列特征命令操作的对象是特征,
2.阵列几何特征是对几何体进行阵列。
![](https://i0.wp.com/www.zixuejie.com/wp-content/uploads/2019/04/QQ截图20190403120238.jpg?resize=932%2C466)
以下是具体图文教程:

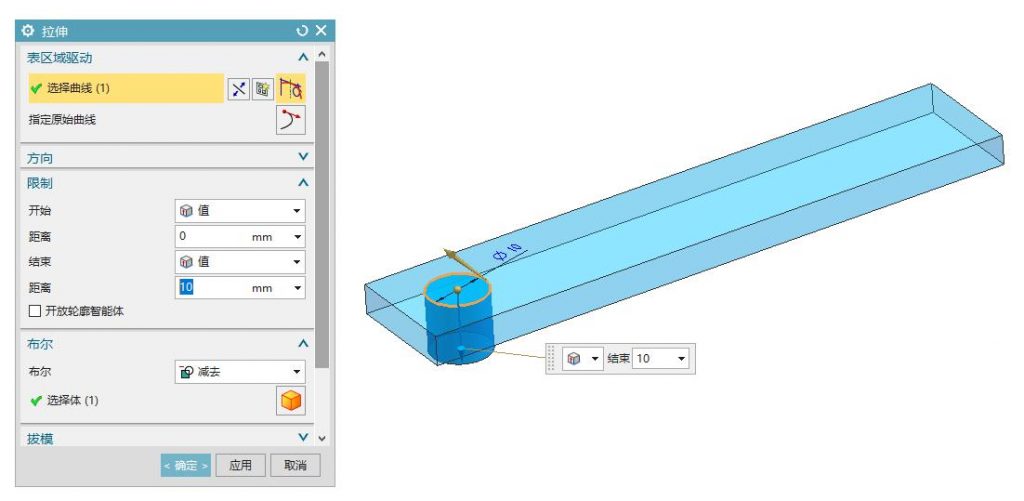

1.首先我们随意的来拉伸一个长方体,然后再次通过拉伸命令创建一个圆柱,圆柱和长方体通过布尔减去操作在长方体上切出一个圆孔,如下图所示:
![](https://i0.wp.com/www.zixuejie.com/wp-content/uploads/2019/04/图片1.jpg?resize=1024%2C501)

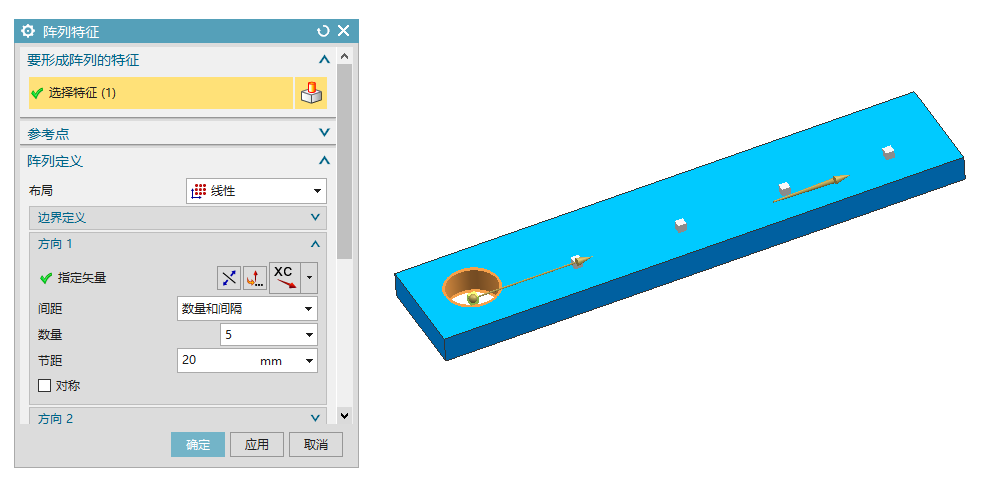

2.如果我们使用阵列特征命令对圆孔进行阵列,结果如下图所示。
![](https://i0.wp.com/www.zixuejie.com/wp-content/uploads/2019/04/图片2.png?resize=985%2C481)

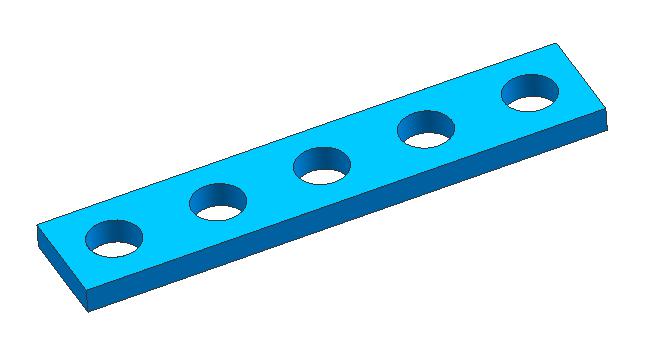

3.将会出现下图所示的结果,即圆柱体会在长方体上切出圆孔。
![](https://i0.wp.com/www.zixuejie.com/wp-content/uploads/2019/04/图片4.jpg?resize=652%2C356)

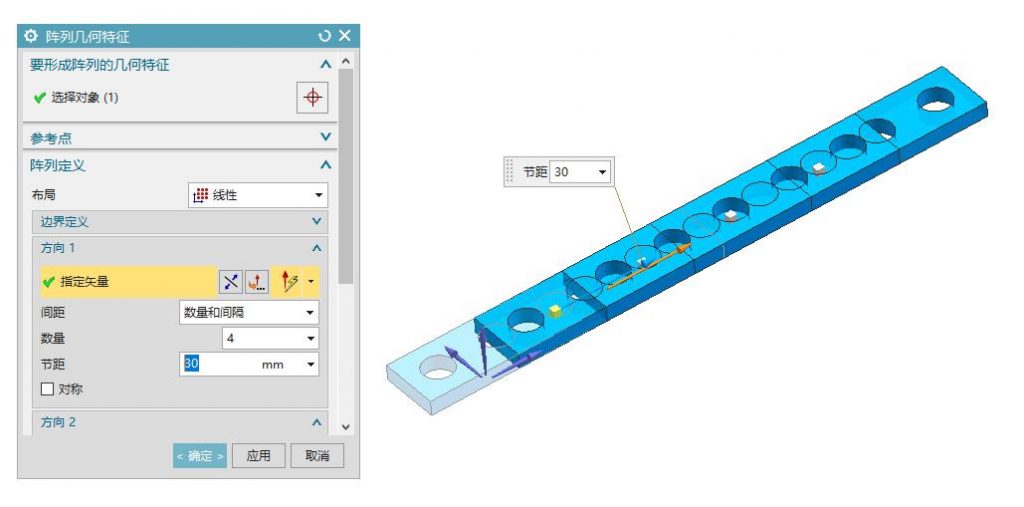

4.我们再来看如果我们使用阵列几何特征命令会出现什么样的结果。我们可以看到如下图所示的结果,整个几何实体模型都被阵列了。
![](https://i0.wp.com/www.zixuejie.com/wp-content/uploads/2019/04/图片5.jpg?resize=1024%2C507)
我们可以看出,阵列特征就是将特征对象进行阵列,比如我们阵列前面面的拉伸特征。而阵列几何特征是将几何体进行阵列,前面拉伸的圆柱通过布尔减去操作创建出一个圆孔,此时实体模型是一个单独的几何体,所以我们对圆孔进行阵列就是对整个几何体进行阵列。

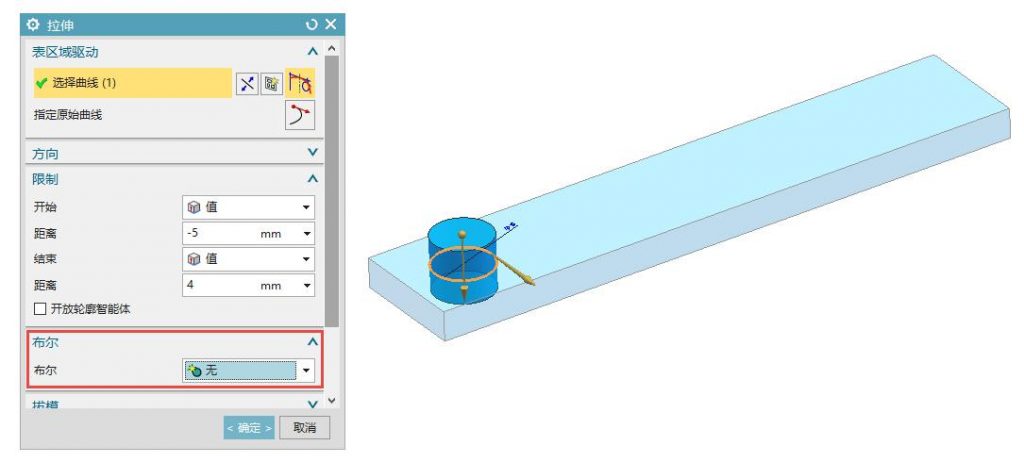

5.如果特征和几何体是相互独立的,比如一个拉伸特征对应一个几何体,此时阵列拉伸特征就是阵列拉伸实体。如下图所示。
![](https://i0.wp.com/www.zixuejie.com/wp-content/uploads/2019/04/图片6.jpg?resize=1024%2C462)
下面的圆柱体和长方体是独立的两个实体,那么对圆柱进行阵列特征和阵列几何特征的操作结果是相同的。

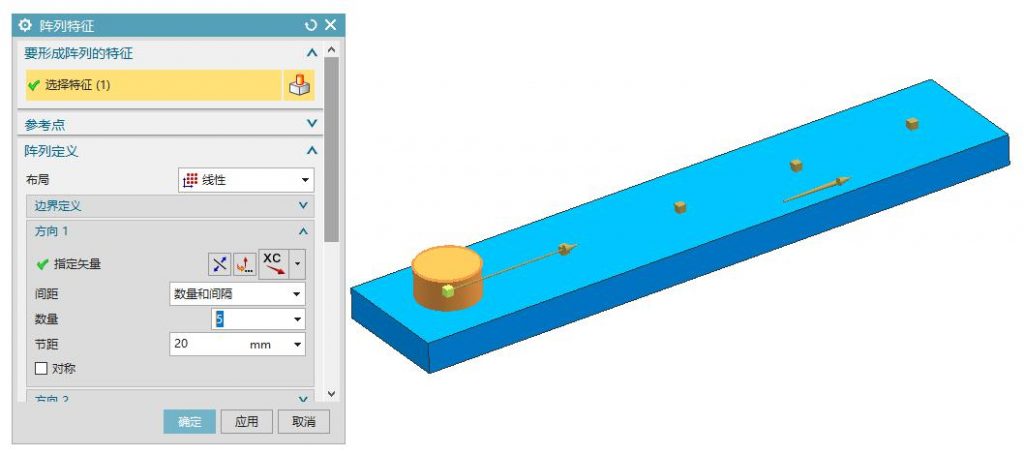

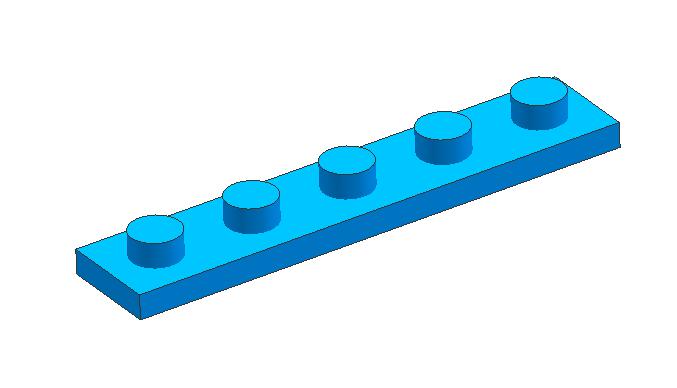

6.如下图所示是对阵列特征的具体操作:
![](https://i0.wp.com/www.zixuejie.com/wp-content/uploads/2019/04/图片7.jpg?resize=1024%2C455)
![](https://i0.wp.com/www.zixuejie.com/wp-content/uploads/2019/04/图片8.jpg?resize=677%2C388)

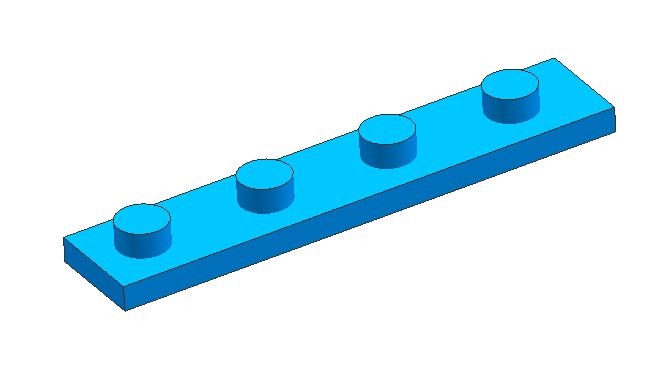

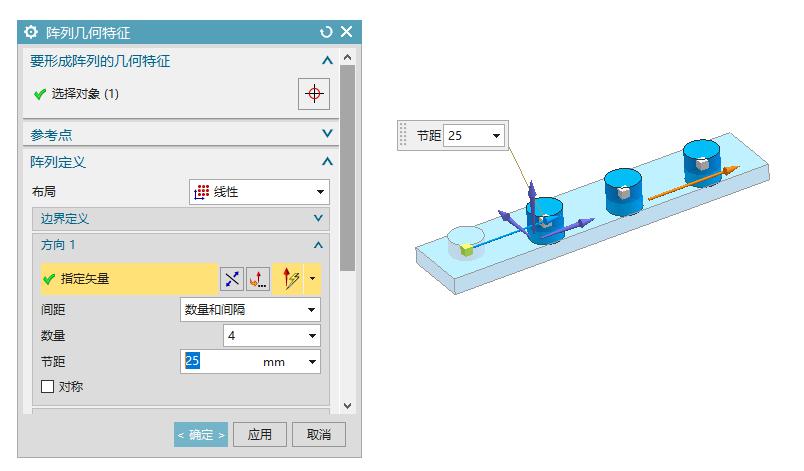

7.如下图所示是对阵列几何特征的具体操作:
![](https://i0.wp.com/www.zixuejie.com/wp-content/uploads/2019/04/图片9.jpg?resize=804%2C471)
![](https://i0.wp.com/www.zixuejie.com/wp-content/uploads/2019/04/图片10.jpg?resize=661%2C388)
